如何绘制一张定向路线图？

首先是物资准备：

• OCAD软件
• 定向底图
  这两个请找你的队长获取，或者在这里有一个链接，仅供学习使用：
  OCAD专业版
  这个链接不定时失效。

检查地图比例尺

首先查看自己的底图：

你需要注意的是比例尺，这里我们的地图比例尺是1：4000，我们需要根据这个来创建我们的项目。

创建路线项目

打开我们的OCAD，这个过程会比较缓慢（由于软件比较老了，但是它老而好用），点击File->New File，根据下面的图片找到对应的路线设计制图规范。Course setting project for orienteering -> 4000选择你需要的规范创建项目。

你的项目中应该有这些symbel：

我们绘制的图元，都是symbel，通过标签中的symbel控制。

导入底图

找到Background Map -> Open选择你的底图文件，建议将dpi调整到最高，之后导出可以减小，这样可以让最后的地图更加清晰。

绘制点位

起点是一个三角形，找到它点击。

找到地图上你想放置起点的地方，开始绘制。要注意的是，我们的鼠标应该是一个十字（Point object），你可以按住右键选择当前模式，设置为（Point object）模式之后就可以放下点位了。
同样的，绘制好中间点、终点就可以了。

设置路线

首先点击Course Setting -> Courses -> add，创建一个新的路线。

然后回到右侧的Course，选择你创建的路线。

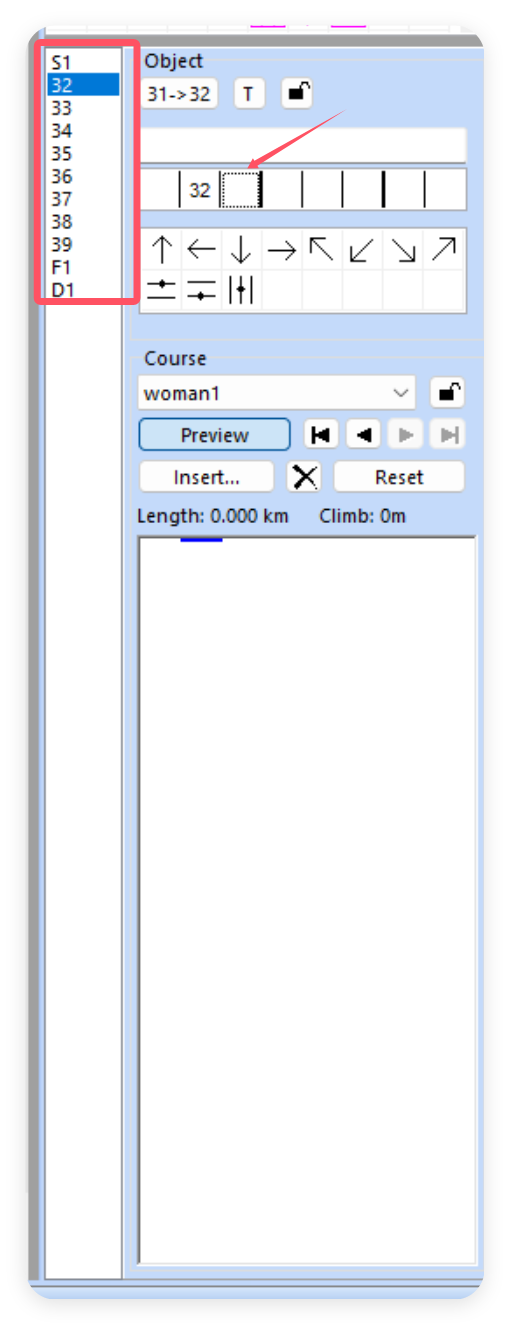

选择一个点位：

右侧添加描述，描述规范可以在这里找到国际检查点说明，设置好后，双击点位，即可将它插入到路线的后面。设置好路线之后像这样：
